Cuando una estructura de hormigón presenta problemas, la primera pregunta que surge a menudo es: «¿Falló el hormigón?». Sin embargo, esta pregunta a menudo se simplifica demasiado. La realidad es que la resistencia final y la durabilidad de un elemento de hormigón no dependen únicamente de la «calidad» del material en sí, sino de una compleja interacción de factores que abarcan todo el proceso, desde el diseño de la mezcla hasta el curado en obra.

En Chile, la Norma Chilena Oficial NCh170.Of85, «Hormigón – Requisitos generales», actúa como una guía esencial precisamente para esto: asegurar que cada etapa del ciclo de vida del hormigón contribuya a su rendimiento óptimo. Entender qué influye realmente en esa resistencia final es clave para construir con seguridad y confianza.

Más Allá de la «Receta»: Los Pilares de la Resistencia

La resistencia a la compresión es la propiedad más conocida del hormigón y la más ensayada, pero no es la única métrica de calidad. Una resistencia adecuada se logra cuando se controlan rigurosamente los siguientes factores, tal como lo estipula la NCh170:

1. La Dosificación: La Base de Todo La dosificación es el punto de partida para una resistencia adecuada. No es solo una cuestión de proporciones de cemento, agua y áridos, sino de un diseño que busque:
   • Razón Agua-Cemento (a/c): Este es el factor más crítico. Una menor relación agua-cemento, siempre que la mezcla sea trabajable y compactable, resultará en una mayor resistencia y durabilidad. La NCh170 lo establece como un factor primordial para la resistencia y la durabilidad, incluso especificando razones más bajas para condiciones de exposición severa.
   • Dosis de Cemento: La norma establece dosis mínimas de cemento por metro cúbico (ej. 240 kg/m³ para hormigón armado protegido, 270 kg/m³ expuesto) para asegurar que haya suficiente material ligante para desarrollar la resistencia.
   • Calidad de los Materiales: Como ya hemos explorado, la NCh170 exige que todos los materiales (cementos, áridos, agua, aditivos, adiciones) cumplan con sus respectivas normas chilenas (NCh148, NCh163, NCh1498) y se almacenen adecuadamente. Materiales de baja calidad o contaminados comprometerán la resistencia, sin importar la dosificación.
2. La Fabricación: Precisión en la Mezcla Una dosificación bien diseñada puede arruinarse con una mala fabricación. La NCh170 es estricta en este punto:
   • Medición Exacta: Las tolerancias en la medición de los materiales (cemento ±1%, áridos ±3%, agua ±1%) son cruciales. Pequeñas variaciones pueden alterar la razón agua-cemento efectiva y, por ende, la resistencia.
   • Mezclado Homogéneo: Un mezclado insuficiente o inadecuado impide que los componentes se distribuyan uniformemente, lo que genera zonas de hormigón más débiles y otras más fuertes, comprometiendo la resistencia global. La norma exige tiempos mínimos de mezclado (1.5 minutos en hormigoneras).
3. El Transporte: Manteniendo la Integridad El viaje desde la hormigonera hasta el punto de colocación es un factor de riesgo.
   • Mantenimiento de Homogeneidad: El hormigón debe ser transportado de manera que se eviten pérdidas, segregaciones (separación de los componentes) o contaminaciones. La segregación produce hormigón con propiedades inconsistentes y, por lo tanto, resistencia variable.
   • Tiempo Máximo: La NCh170 establece un plazo máximo de 30 minutos desde la hormigonera hasta la colocación final para evitar la pérdida de docilidad y el inicio prematuro del fraguado, lo que afectaría la compactación y, con ello, la resistencia.
4. La Colocación y Compactación: Donde el Hormigón Toma Forma y Fuerza Estas etapas son críticas para la resistencia final:
   • Colocación Correcta: El hormigón debe colocarse en capas horizontales, evitando grandes alturas de caída libre que puedan inducir segregación.

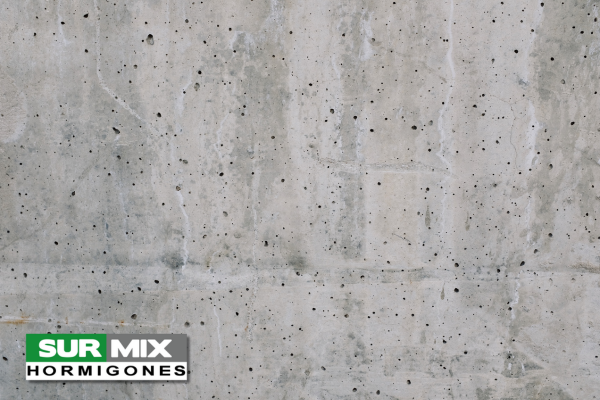

   • Compactación Adecuada: La compactación es vital para eliminar el aire atrapado (vacíos) dentro del hormigón. Cada porcentaje de aire no eliminado puede reducir significativamente la resistencia. La NCh170 enfatiza la importancia de una compactación efectiva, ajustando el equipo a la docilidad del hormigón.
5. La Protección y Curado: La Cuna del Endurecimiento Esta es una de las etapas más subestimadas y, a la vez, de las más influyentes en la resistencia y durabilidad final.
   • Ambiente Saturado: El curado consiste en mantener el hormigón en un ambiente saturado de humedad durante el período inicial de endurecimiento (mínimo de siete días para cemento corriente, cuatro para alta resistencia según NCh170). Si el agua necesaria para la hidratación del cemento se evapora prematuramente, la reacción se detiene y la resistencia potencial no se desarrolla completamente.
   • Control de Temperatura: Evitar cambios bruscos de temperatura durante el curado también es vital, ya que pueden generar tensiones internas y fisuras.

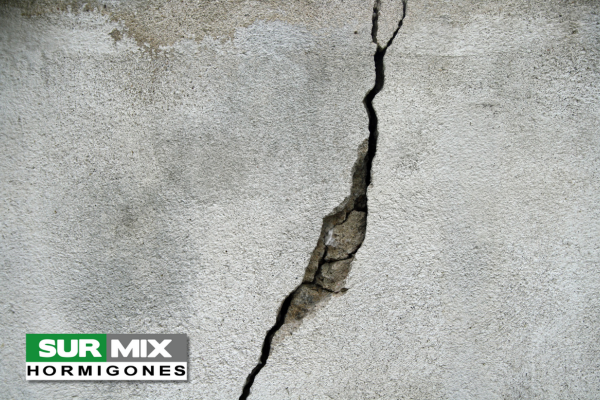

   • Consecuencias de un Mal Curado: Un curado deficiente se traduce en menor resistencia, mayor permeabilidad y mayor susceptibilidad a la fisuración.
6. Ensayos y Control de Calidad: La Verificación Final La NCh170 exige la realización de ensayos de hormigón fresco (docilidad, densidad, contenido de aire) y endurecido (resistencia a la compresión). Estos ensayos no solo verifican la resistencia, sino que también actúan como un sistema de control de calidad que permite identificar y corregir fallas en el proceso.

Conclusión: Un Proceso Integrado para la Resistencia

En resumen, la resistencia final del hormigón no «falla» por sí misma. Más bien, es el resultado de un proceso complejo donde cada etapa, desde la selección de los materiales hasta el curado, debe ejecutarse bajo los más altos estándares de calidad. La NCh170 no es solo una norma; es la hoja de ruta que garantiza que cada componente y cada paso contribuyan a un hormigón robusto, duradero y, sobre todo, seguro. Un «fallo del hormigón» es, en la mayoría de los casos, un fallo en el proceso de su creación y manejo.
