El hormigón es la columna vertebral de la infraestructura moderna, desde los cimientos de nuestras casas hasta los grandes puentes y edificios que definen nuestros paisajes urbanos. Pero, ¿cómo nos aseguramos de que este material fundamental sea siempre robusto, duradero y cumpla con su propósito? En Chile, la respuesta se encuentra en la Norma Chilena Oficial NCh170.Of85, «Hormigón – Requisitos generales».

Publicada por el Instituto Nacional de Normalización (INN) y declarada norma oficial por el Ministerio de Obras Públicas, la NCh170 es mucho más que un conjunto de reglas; es la guía fundamental que establece los requisitos mínimos para la fabricación, transporte y colocación del hormigón en nuestro país.

¿Qué hormigón cubre esta norma?

La NCh170 se aplica a hormigones con una densidad entre 2.000 y 2.800 kg/m³. Estos hormigones son aptos para ser utilizados en obras de hormigón simple, hormigón armado y hormigón pretensado (pre y postensado). Es importante destacar que los hormigones especiales quedan expresamente excluidos de su campo de aplicación.

Acompáñanos a explorar los pilares de esta normativa, que garantizan la calidad y seguridad de nuestras construcciones.

Las Etapas Clave en el Manejo del Hormigón según la NCh170: Una Guía para el Uso Adecuado

La norma aborda el ciclo de vida del hormigón fresco, desde su diseño en papel hasta su colocación y curado en obra. Conocer y aplicar estos pasos es esencial para garantizar la calidad y evitar fallos comunes.

1. Dosificación: La Receta del Hormigón Perfecto La dosificación es el punto de partida, donde se determinan las cantidades de los materiales que componen el hormigón. El objetivo es que el hormigón cumpla con la resistencia especificada, la docilidad (fluidez o trabajabilidad), la durabilidad y otras exigencias complementarias.
   • Razón Agua-Cemento: Este es un factor crítico para la resistencia y durabilidad. Se puede determinar por condiciones de resistencia (usando registros de ensayos anteriores, hormigones de prueba o tablas específicas) o por condiciones de durabilidad (especialmente en casos de exposición severa, como a aguas agresivas o ambientes salinos, donde se exigen razones más bajas). Siempre se elige la menor razón entre las determinadas o la especificada por el proyectista.
   • Docilidad: Medida por el asentamiento del cono de Abrams, la docilidad debe elegirse en función del tipo de estructura (hormigón armado, sin armar, pavimentos) y el método de compactación.
   • Dosis de Cemento: La norma establece dosis mínimas de cemento para estructuras de hormigón armado: 240 kg/m³ si está protegido de la intemperie y 270 kg/m³ si está expuesto. Para hormigones no controlados, las dosis mínimas son aún más estrictas (ej. 300 kg/m³ para hormigón armado de grado menor que H20), y se prohíbe el uso de hormigones no controlados de grado igual o superior a H20.
   • Dosis de Aire: Si se especifican aditivos incorporadores de aire, la norma establece porcentajes de aire según el tamaño máximo nominal del árido, con una tolerancia de ± 1,5%.
2. Materiales: La Calidad es Clave La NCh170 exige que todos los materiales (cementos, áridos, agua, aditivos y adiciones) cumplan con sus respectivas normas chilenas (NCh148 para cementos, NCh163 para áridos, NCh1498 para agua) y se almacenen adecuadamente para mantener su calidad. Es fundamental que los aditivos y adiciones cuenten con un certificado de calidad emitido por un laboratorio oficial.
3. Fabricación: Precisión en Cada Mezcla La medición de los materiales debe ser precisa: el cemento por pesaje con ± 1% de tolerancia (o sacos completos), los áridos por pesaje con ± 3% (corregido por humedad), y el agua con ± 1% de tolerancia (también corregida). El mezclado debe ser homogéneo, con tiempos mínimos de 1,5 minutos en hormigoneras, y el mezclado manual solo se permite para hormigones de grado H5.
4. Transporte: Manteniendo la Homogeneidad El hormigón debe ser transportado de manera que se mantenga su homogeneidad, evitando pérdidas, segregaciones o contaminaciones. El plazo máximo de transporte desde la hormigonera al lugar de colocación definitiva es de 30 minutos, aunque puede extenderse si se usan aditivos que mantengan la docilidad sin añadir más agua y las condiciones ambientales son favorables. Los equipos deben ser estancos y no absorbentes.

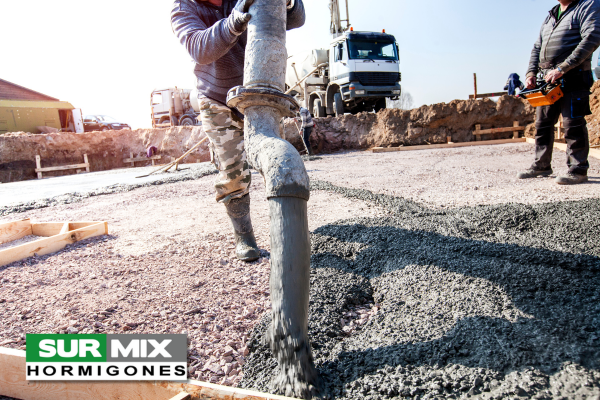

5. Colocación: Donde el Hormigón Cobra Forma La colocación busca asegurar la continuidad estructural, mantener las dimensiones y evitar deformaciones en las armaduras.
   • Preparación del Sitio: Limpiar y mojar el área, verificar la impermeabilidad y aplicar desmoldantes si es necesario.
   • Colocación Corriente: El hormigón debe colocarse en capas horizontales, no mayores a 50 cm de espesor, asegurando que la capa subyacente aún esté fresca. La altura de caída libre del hormigón debe ser la menor posible, con valores máximos definidos en la tabla 8 según el asentamiento del cono.
   • Condiciones de Temperatura: La temperatura del hormigón debe ser menor de 35°C en elementos corrientes y la temperatura ambiente mayor de 5°C.
   • Casos Especiales: La norma detalla procedimientos para el hormigonado en tiempo frío (temperaturas mínimas de colocación según tabla 9), tiempo seco, caluroso o con viento (temperatura del hormigón menor de 30°C o 16°C), bajo agua (manteniendo homogeneidad), y en ambientes agresivos (análisis de suelos/aguas para dosificación y protecciones).
6. Compactación: Eliminando Burbujas y Rellenando Espacios La compactación es vital para lograr la máxima compacidad del hormigón, eliminando el aire atrapado, rellenando completamente el moldaje y rodeando las armaduras. La elección del equipo de compactación (mecánico de alta potencia, vibrador de inmersión, manual, etc.) depende de la docilidad del hormigón.
7. Protección y Curado: La Cuna del Endurecimiento Este es un período crítico para el desarrollo de la resistencia y durabilidad del hormigón. Debe iniciarse inmediatamente después de la terminación de las superficies expuestas, manteniendo el hormigón en un ambiente saturado y evitando cambios bruscos de temperatura.
   • Periodo Mínimo: Para hormigón con cemento de grado corriente, el curado mínimo es de siete días, y para cemento de alta resistencia, cuatro días.
   • Casos Especiales: En tiempo frío, la protección y el curado requieren mantener una temperatura adecuada durante plazos específicos (tablas 11 y 12). En tiempo seco, caluroso o con viento, el período total de protección y curado debe aumentarse en un 50% respecto a los casos corrientes.
8. Desmolde y Descimbre: Un Retiro Cuidadoso La retirada de moldajes y cimbras debe hacerse sin producir sacudidas o daños al hormigón. Los plazos mínimos varían según el tipo de elemento estructural y el tipo de cemento (tabla 14). En casos especiales (bajas temperaturas), estos plazos se extienden.
9. Ensayos: La Verificación Constante La NCh170 detalla la frecuencia y los métodos de ensayo tanto para el hormigón fresco (docilidad, densidad, contenido de aire) como para el hormigón endurecido (resistencia a compresión, tracción por flexión, tracción por hendimiento). Estos ensayos son cruciales para el control de calidad y para asegurar que el hormigón cumple con las especificaciones.

Una Norma en Evolución

Es importante mencionar que la NCh170.Of85 reemplazó a las normas NCh170 y NCh172 de 1952, introduciendo un criterio probabilístico en la clasificación del hormigón basado en la resistencia característica, en lugar de un criterio determinístico de resistencia mínima. Esto refleja la constante evolución y mejora en las prácticas de ingeniería y construcción.

La NCh170 es, sin duda, una herramienta indispensable para profesionales de la construcción en Chile, garantizando que el hormigón, uno de los materiales más utilizados, se produzca y maneje con los más altos estándares de calidad y seguridad. Seguir sus lineamientos no es solo una obligación, sino la mejor garantía para construir con confianza y durabilidad.
